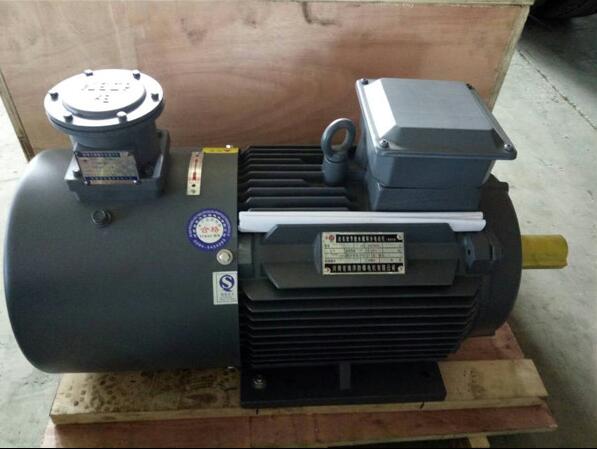

1 概述
TYPX系列超高效率變頻調速三相永磁同步電動機（機座號80-355）（以下簡稱電動機）,按照Q/NY-010-201５《TYPX系列變頻調速超高效率三相永磁同步電動機技術條件》制造并按照GB3836.2-2013《永磁同步電動機能效限定值及能效等級》制造，電機能效符合國家1級能效標準。電機結構為全封閉它扇或自扇冷結構，防護等級為IP55，絕緣等級F,工作制為S1。其安裝尺寸與YE3系列電動機相同。
電動機電氣性能執行GB/T 22711-2008《 高效三相永磁同步電動機技術條件（機座號132～280）》，和Q/NY-010-2015《TYPX系列超高效率變頻調速三相永磁同步電動機技術條件》（機座號80-355）。該系列產品具有變頻調速能力，在25%-120%負載范圍內，相對于同規格異步電動機均具有更高的效率，經濟運行范圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。
永磁同步電機廣泛用于石油、化工、電力、交通、紡織、工礦企業及電動汽車、拖動抽油機、電梯、風機、水泵、壓縮機、皮帶機、機床等各種機械。變頻永磁同步電機有三相50Hz電網供電運行，具有軟啟動能力。根據用戶要求，提供各種極數的電機。電機的基本頻率可以設計成10Hz-100Hz之間的任意值，搭配出各種轉速的電機，使電機與變頻器都工作于設計值，并實現調頻調速節能。

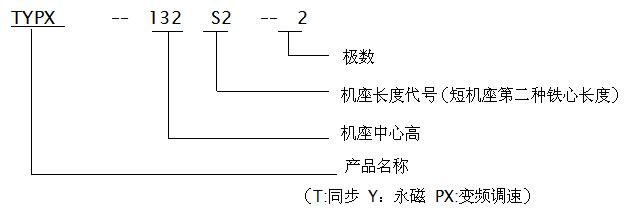

2 產品型號及意義
3.基本參數
額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
調頻范圍：5-50HZ、50Hz-100Hz、5-100Hz
功率范圍：0.18-375KW
絕緣等級：F
防護等級：IP55
冷卻方式：IC411
安裝方式：IMB3、IMB5、IMB35
4 使用范圍及使用條件
4.1 使用條件
4.2.1 環境空氣溫度隨季節而變化，但不超過40℃。
4.2.3 環境空氣*大相對濕度不超過95％（當溫度為25℃時）。
4.2.4 額定電壓為380V、660V、1140V、380V/660V、660/1140V。
4.2.5 額定頻率為50Hz。調頻范圍：有5Hz-50 Hz、50 Hz -100 Hz、5 Hz -100 Hz（可根據客戶要求而定）。無鼠籠式繞組的變頻調速永磁同步電動機適用于變頻器啟動(建議選用失量型變頻器)。自啟動變頻調速同步電動機適用于50HZ正弦電源及變頻器作電源。
4.2.6 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。
4.2.7 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2、4極和機座號355，允許按105K考核）。

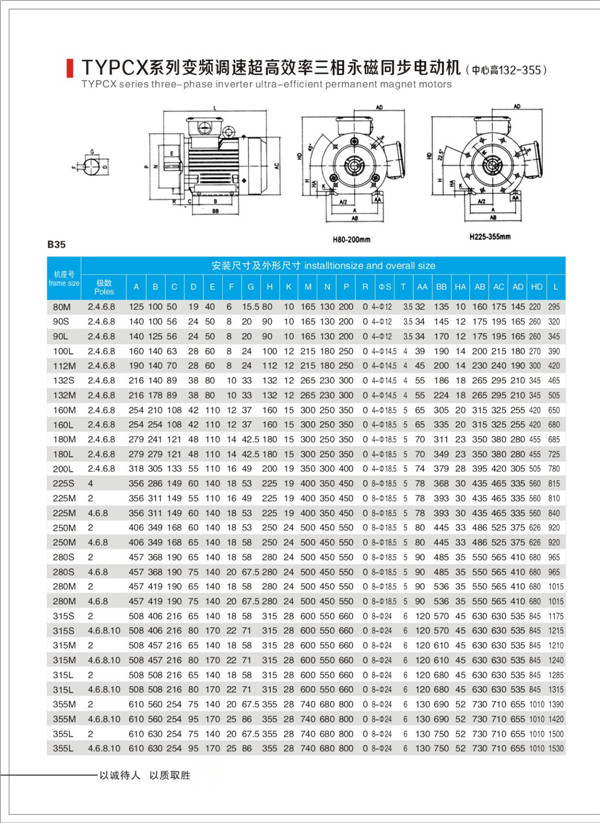

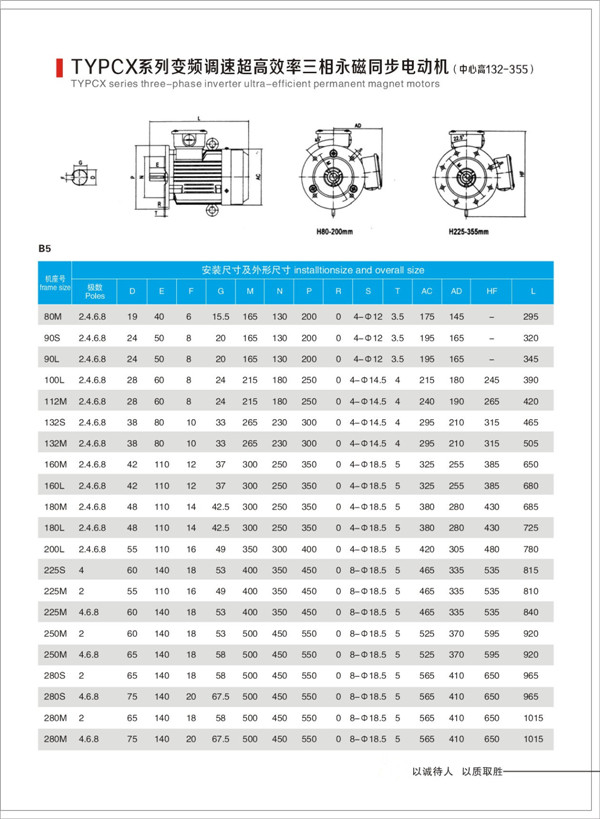

5 電動機的安裝結構型式及主要規格
5.1本系列電動機的結構及安裝型式見表1。
表 1
機座號 | 結構及安裝代號（IM） |
80～160 | B3、B5、B6、B7、B8、V1、V3、V5、V6、V15、V36 |
132～355 | B35 |
180～280 | B3、B5、V1 |
315～355 | B3、V1 |
4.2 本系列電動機的主要規格見表2。
表 2
機座號 | 同步轉速（r/min） |
3000 | 1500 | 1000 | 750 | 600 | 500 | 375 |
功率（kW） |
80M | 1 | 0.75 | 0．55 | 0．37 | 0．18 |
|
|
|
2 | 1．1 | 0.75 | 0.55 | 0.25 |
90 S | 1．5 | 1．1 | 0．75 | 0．37 |
|
|
|
90 L | 2．2 | 1．5 | 1．1 | 0．55 |
|
|
|
100L | 1 | 3 | 2．2 | 1．5 | 0．75 |
|
|
|
2 | 3 | 1．1 |
|
|
|
112 M | 4 | 4 | 2．2 | 1．5 |
|
|
|
132S | 1 | 5．5 | 5.5 | 3 | 2.2 |
|
|
2 | 7．5 |
|
|
132M | 1 | -- | 7．5 | 4 | 3 |
|
|
|
2 | 5．5 |
160M | 1 | 11 | 11 | 7．5 | 4 |
2 | 15 | 5．5 |
160 L | 18．5 | 15 | 11 | 7．5 |
180 M | 22 | 18．5 | -- | -- |
180 L | - | 22 | 15 | 11 |
200L | 1 | 30 | 30 | 18．5 | 15 | 11 | 7.5(5.5) | 5.5 |
2 | 37 | 22 |
225 S | -- | 37 | -- | 18．5 | 15 | 11(7.5) | 7.5 |
225 M | 45 | 45 | 30 | 22 | 18.5 | 18.5(15) | 11 |
250 M | 55 | 55 | 37 | 30 | 22 | 22 | 15 |
280 S | 75 | 75 | 45 | 37 | 30 | 30 | 18.5 |
280 M | 90 | 90 | 55 | 45 | 37 | 37 | 22 |
315 S | 110 | 110 | 75 | 55 | 45 | 45 | 37 |
315 M | 132 | 132 | 90 | 75 | 55 | 55 | 45 |
315 | L1 | 160 | 160 | 110 | 90 | 75 | -- | -- |
L | 185 | 185 | — | — | — | -- | -- |
L2 | 200 | 200 | 132 | 110 | 90 | 75 | 55 |
L3 | 220 | 220 | 160 | — | — |
|
|
355S | 1 | 185 | 185 | 160 | 132 | 90 | 75 | 55 |
2 | 200 | 200 |
355M | 1 | 220 | 220 | 185 | 160 | 110 | 90 | 75 |
2 | 250 | 250 | 200 | 132 | 110 | 90 |
355L | 1 | 280 | 280 | 220 | 185 | 160 | 132 | 110 |
2 | 315 | 315 | 250 | 200 | 185 | 160 | 132 |
3 | 355 | 355 | 280 | 220 | 200 | 185 | 160 |
4 | 375 | 375 | 315 | 250 | 220 | 200 | 185 |
注：1 S、M、L后面的數字1、2、3分別代表一機座號和轉速下不同的功率。 |
