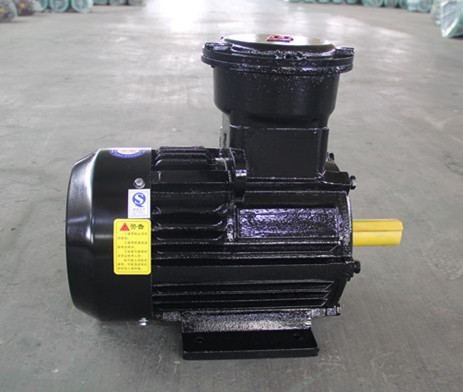

TYBPE系列永磁同步粉塵防爆電動機（中心高80-335）

1 概述

    TYBPE系列隔爆型變頻調速三相永磁同步電動機（機座號80-355）（以下簡稱電動機）,按照Q/NY-007-2015《TYBPE系列隔爆型變頻調速三相永磁同步電動機技術條件》制造并按照GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》GB 3836.3-2010《爆炸性環境 第三部分：由增安型e保護的設備》的要求，制成隔爆型，防爆標志為：Ex tD B21 T130℃，可以覆蓋的防爆等級Ex tD A21 T130℃、Ex tD A22 T130℃、Ex tD B22 T130℃。

電動機電氣性能執行GB/T 22711-2008《 高效三相永磁同步電動機技術條件（機座號132～280）》，和Q/NY-007-2015《TYBPE系列隔爆型變頻調速三相永磁同步電動機技術條件》（機座號80-355）。

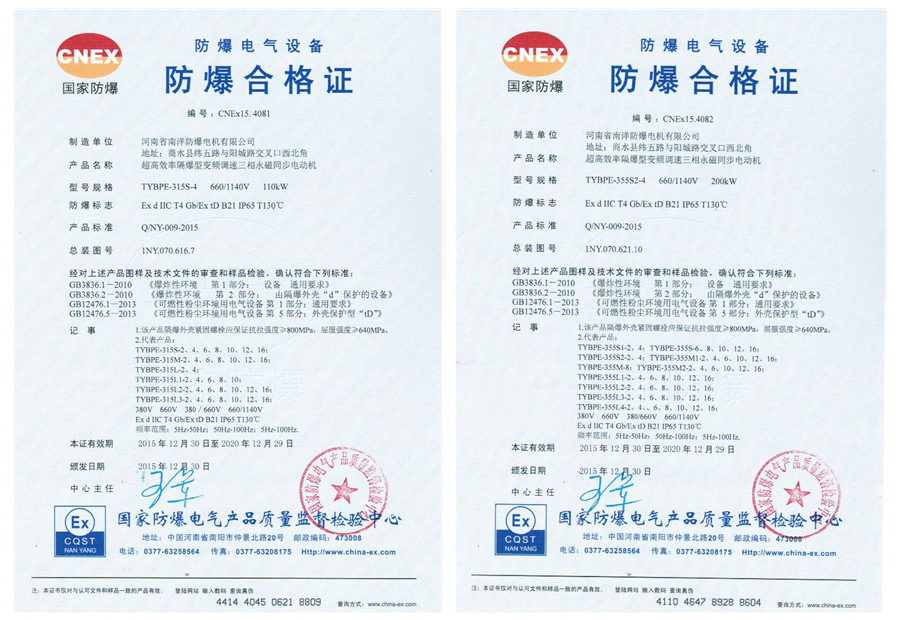

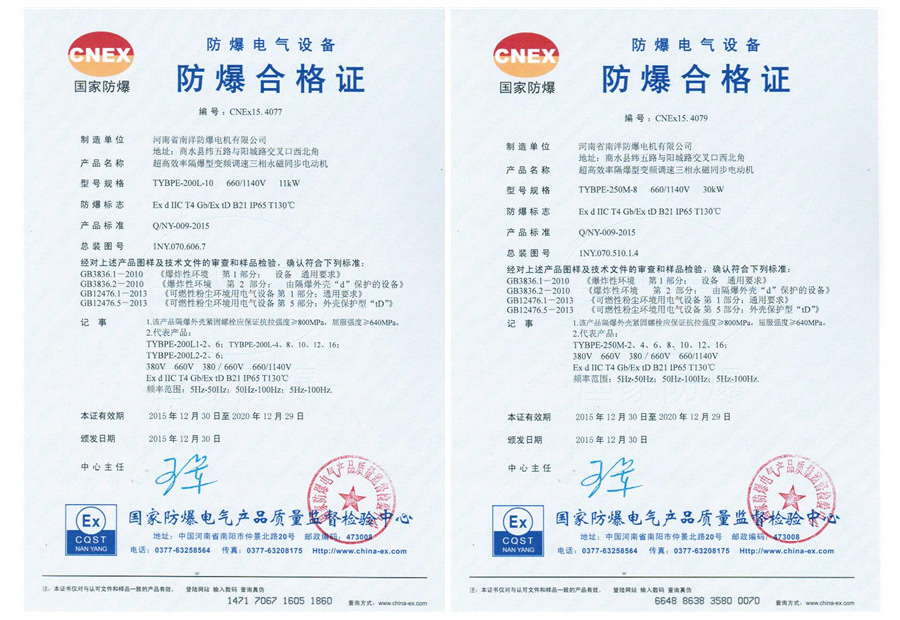

 電動機防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》GB 3836.3-2010《爆炸性環境 第三部分：由增安型e保護的設備》的要求。

該系列產品的效率指標符合GB30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準。該系列產品設計為全封閉自扇冷卻結構、防護等級IP65、F級絕緣、S1工作制。其安裝尺寸與YB3系列電動機相同。該系列產品具有自起動能力，在25%-120%負載范圍內，相對于同規格異步電機均具有更高的效率、經濟運行范圍寬、具有顯著的節能效果。電機溫升低，在額定負載下、電機的溫升在30-50K。

該系列產品廣泛應用于石化、煤礦、電力、交通、紡織、工礦企業及防爆機車、拖動風機、泵類、壓縮機、皮帶機、機床等各種機械。額定頻率、額定電壓下具有自起動能力。也可以根據用戶要求提供380V、660V、1140V等級的電機。

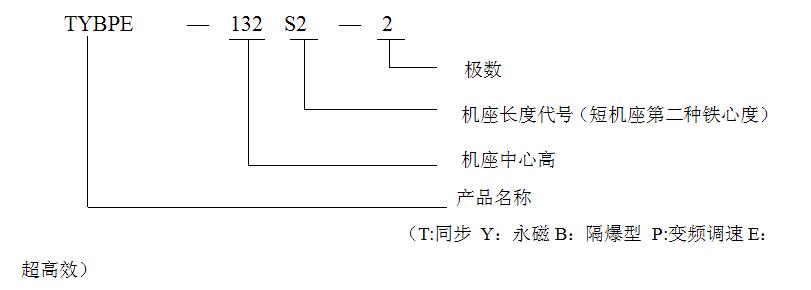

2 產品型號及意義

3.基本參數
 額定電壓：380V、600V、1140V、380/660V、660/1140V
 調頻范圍：5-50HZ、50Hz、5-100Hz
 功率范圍：0.18-375KW
 絕緣等級：F
 防護等級：IP65
 防爆等級：ExtD B21 T130℃

4 使用范圍及使用條件

4.1.1  Ex tD A20 T130℃、Ex tD A21 T130℃、Ex tD A22 T130℃、Ex tD B20 T130℃、Ex tD B21 T130℃、Ex tD B22 T130℃適用于具有可燃性粉塵場所和可燃性飛絮的場所。

4.2 使用條件

4.2.1 環境空氣溫度隨季節而變化，但不超過40℃。

4.2.2 海拔不超過1000m。

4.2.3 環境空氣大相對濕度不超過95％（當溫度為25℃時）。

4.2.4 額定電壓為380V、660V、1140V、380V/660V、660/1140V。

4.2.5 額定頻率為50Hz。調頻范圍：有5Hz-50 Hz、50 Hz -100 Hz、5 Hz -100 Hz（可根據客戶要求而定）。無鼠籠式繞組的隔爆型變頻調速永磁同步電動機適用于變頻器啟動(建議選用失量型變頻器)。自啟動變頻調速同步電動機適用于50HZ正弦電源及變頻器作電源。

4.2.6 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。

4.2.7 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2、4極和機座號355，允許按105K考核）。

5 產品選型指導

1. 防爆型式：Exd1Mb適于煤礦

2. 防爆型式：Exd11Bt4 Gb. 適用于工廠具有可然性氣體的場所（丙烷 乙烯）

3. 防爆型式：Exd11Ct4 Gb適用于工廠具有可然性氣體的場所（氫氣.丙烷 乙烯）

4. 防爆型式：ExtdB21 Db適用于工廠具有可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等產生粉塵的場所)

5. 防爆型式：Exd11Ct4 Gb/ExtdB21 Db既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等可產生粉塵的場所)。
